SP8系列編程器是專用于燒寫串行FLASH/EEPROM/SPI BIOS存儲器的專業編程器，使用USB2.0通訊接口，可以支持幾乎所有的24/25/93/BR90等系列芯片的高速燒寫，對于串行存儲器的支持?jǐn)?shù)量和燒寫速度要遠高于大多數價值千元以上的通用編程器，獨有ISP在線燒錄功能，可持續軟件升級支持更多的芯片。
性能特點 ● USB2.0通訊接口（真正的USB接口，非USB轉串口或模擬USB口） ● 開模定制精致外殼（非市場上公模外殼可比），體積小巧（尺寸：103x71x23mm），使用攜帶方便 ● 全面支持WinXP/Vista/Win7/Win8/Win10，完美兼容32/64位系統 ● 內置32位高速處理器，專門針對串行存儲器進行設計，實現極速精準燒錄 ● 支持幾乎所有的93/24/25/BR90系列存儲器，支持軟件升級增加對新芯片的支持 ● 獨有ISP下載接口，提供10PIN彩色I(xiàn)SP下載線，對于板載的貼片芯片（比如引出了SPI接口的電腦主板BIOS）可以直接連線燒寫， ● 標準40腳零插入力鎖緊座，寬窄芯片和通用適配器都可以使用 ● 支持引腳接觸不良檢測，有效提高燒錄可靠性 ● 完善的過流和ESD保護，有效保護編程器和電腦USB口不致因意外損壞 ● 量產燒錄模式，自動檢測芯片放置并啟動編程操作 ● 可選脫機燒錄功能：內置128Mbit數據存儲器，無需連接電腦就可實現各種現場編程，LED和蜂鳴器聲音提示成功或失敗， 操作簡單，輕松實現芯片大批量燒寫 ● 可根據量產需要靈活配置脫機版編程器數量，由于各編程器各自獨立，即插即寫，沒有同步等待時間，極速高效 ● 支持低壓（3.3V）和5V芯片 ● 提供設備自檢功能 注：上述功能依產品型號而定，只有SP8-F具有全部的功能，具體參考附后的型號對照表。

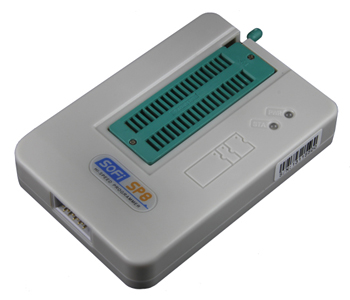

SP8編程器主機正面圖(尺寸: 103x71x23mm)

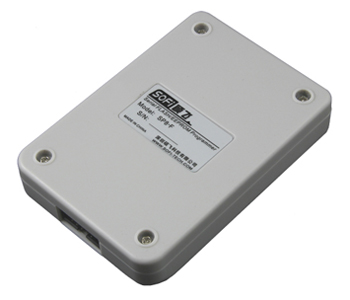

SP8編程器主機背面圖

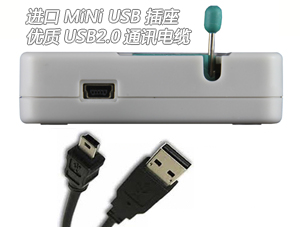

USB2.0接口 ● USB2.0接口，兼容USB1.1 ● USB接口供電，無需額外的電源適配器，使用起來更加簡潔 ● 專用的USB2.0芯片，非模擬USB或者USB轉串口方案，有效保證燒寫穩定性和燒寫速度 ● 內置ESD保護電路，有效防止一些計算機的外殼感應電壓以及靜電對編程器和計算機接口的損害，進一步提高芯片燒寫穩定性和安全性
內置32位高速處理器 ● 內置32位高速處理器，硬件上針對SPI Flash/ Serial EEPROM優化設計 ● 所有芯片燒錄時序有內置處理器完成，不受計算機主頻影響
● 高速的處理器是保證快速燒錄的有效方案，而專用的硬件設計也是速度和穩定性的前提
高速燒錄 ● SP8是目前行業中燒寫速度最快的編程器，速度超過千元以上的通用編程器 (以一片8M bit 的EN25T80為例，SP8-A：讀-1.24S，寫-5.44S， 某品牌580U：讀-4.15S，寫-9.31S) ● 過內置的高速處理器，以及特殊的硬件設計，專門針對串行FLASH和EEPROM，實現高速可靠燒錄 ● 針對不同的芯片進行算法優化 附表：部分芯片讀寫時間
智能引腳檢測 ● SP8全系列具有智能引腳檢測功能 ● 引腳檢測可有效避免芯片引腳氧化，芯片放置錯位以及適配器問題所導致的芯片燒寫失敗，成功率低下，有效提高燒寫效率
● 圖形化提示引腳接觸狀態，包括接觸不良的引腳、接觸良好的引腳、未使用的引腳和忽略的引腳
過流/短路保護

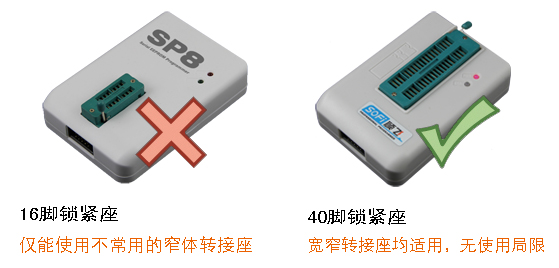

40PIN通用鎖緊座 ● 采用寬窄兩用型40PIN鍍金鎖緊座 ● 可以直接用于8腳到16腳的任意直插芯片 ● 可以直接使用任何通用適配器,無論是引腳寬度是300mil還是600mil ● 可直接使用最多40個引腳的適配器 SP8在設計之初使用16腳的鎖緊座(下圖左)，測試中發現這種鎖緊座只能支持300mil的芯片和適配器，而市場上的適配器基本上都是600mil寬度，無法插入16腳的鎖緊座，使用受到嚴重的局限?；谶@些原因，碩飛科技果斷重新修改模具，采用了通用性更強的40腳款窄適用的鎖緊座。
支持在線編程(ISP) ● 對一些貼片芯片，可以直接采用ISP進行燒錄，免除拆焊的麻煩 ● SP8全系列附帶專用ISP接口采用專用芯片進行緩沖，支持2.0V~5.5V目標板(芯片) ● ISP接口可通過軟件設置是否對目標板供電，供電電壓3.3V或5V（可設置） ● ISP供電附帶過流/短路保護功能，并自動檢測目標板供電情況，避免供電沖突 ● 可用于電腦主板的BIOS的在線升級（應用實例：用SP8-A編程器在線升級微星MS-7392主板BIOS ）

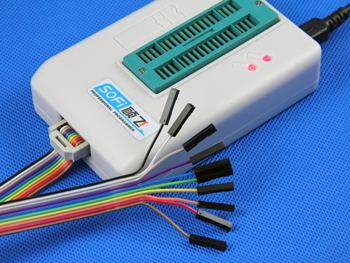

SP8帶有ISP接口，10色帶單杜邦頭下載線

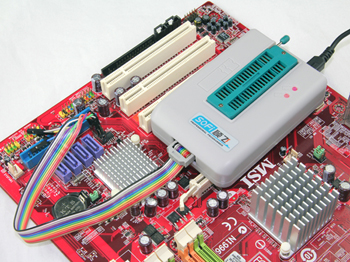

使用SP8的ISP下載功能在線升級主板BIOS

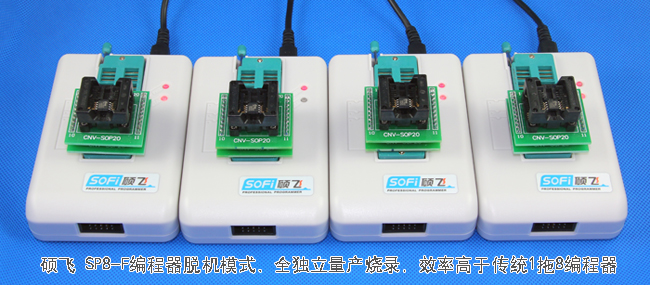

支持聯機/脫機模式高速量產 SP8-B/SP8-F均支持聯機高速量產，其中SP8-F另具有脫機量產功能，非常適合工廠大批量燒寫存儲器，可以節省大量的設備采購成本和人工成本。注：SP8-A不具備量產功能。 SP8-F量產模式特點 ● 編程器自動檢測芯片放置,并啟動自動編程操作 ● 燒錄時無需連接電腦，只需要連接附帶的5V電源即自動啟動脫機燒錄功能，燒錄時只需要不斷的放芯片,取芯片即可 ● 編程器內置128M bit存儲器，無需額外存儲卡 ● 操作簡單，只需通過電腦下載一次脫機數據，便可直接使用
● 自動檢測芯片放置，并啟動燒錄，通過狀態燈和內置蜂鳴器提示燒錄結果
功能強大的配套軟件 ● 中英文雙語界面 ● 支持WinXP/Vista/Win7/Win8/Win10操作系統，完美支持64位操作系統 ● 支持多種數據文件格式，包括二進制（任意后綴文件）、十六進制、Motorola-S、TI-TEK等 ● 多功能數據緩沖編輯功能，支持鍵盤直接修改，支持復制、填充、邏輯運算。支持十六進制顯示和ASCII顯示 ● 提供芯片放置方式、適配器和ISP連接圖信 ● 手動編程與一鍵式用于自定義自動編程（組合操作）功能

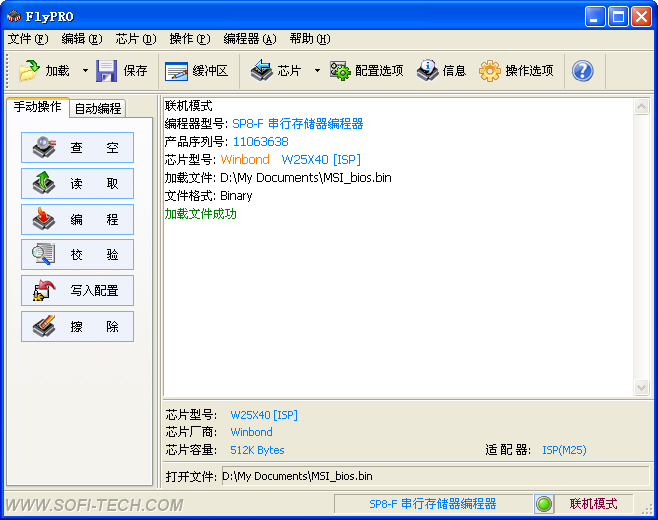

軟件主界面

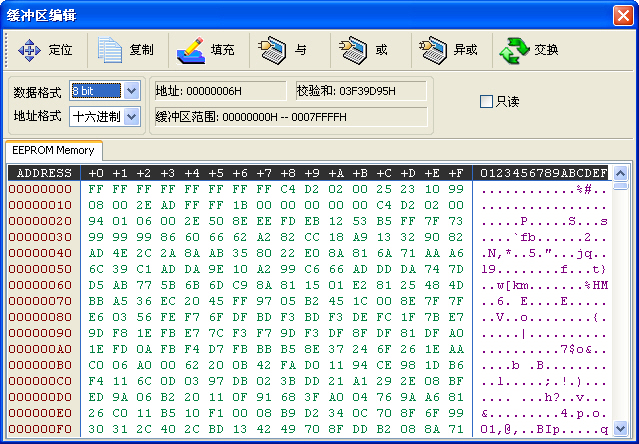

數據緩沖區界面(支持?jǐn)?shù)據修改)
產品組成與型號對比表 產品組成 ● 主機一臺 ● USB線一條 ● 10Pin ISP下載線一條 ● 5V電源適配器一個(僅支持脫機功能的型號配備，不同批次所配電源外觀可能會有差異)
