SP20X編程器

更新：2021/11/20 22:03:04??????點擊：

產品品牌：? SFLY 碩飛?
產品型號：???SP20X
相關下載：
驅動軟件使用手冊 支持器件列表

產品介紹

SP20 系列（SP20B/SP20F/SP20X/SP20P）編程器是深圳碩飛科技最新推出的一款 SPI FLASH 專用高速量產型編程器，全面支持國內外各廠商的 SPI NOR FLASH、I2C/MicroWire等 EEPROM 的高速量產燒錄。

硬件特點

● USB Type-C通訊接口，聯機模式下使用無需外接電源；
● 支持聯機和脫機模式高速量產燒錄；
● 內置大容量存儲芯片保存脫機燒錄的工程數據，多重CRC數據驗證，確保燒錄數據絕對準確；
● 工業級可更換式28腳零拔插力鎖緊座，常規通用燒錄座均可支持；
● RGB三色LED指示工作狀態，并可通過蜂鳴器提示燒錄成功和失??；
● 支持引腳接觸不良檢測，有效提高燒錄可靠性；
● 支持聯機模式ISP 燒錄，可支持部分芯片的在板燒錄；
● 多種燒錄啟動方式：芯片放置（智能探測芯片放置與移除，自動啟動燒錄），ATE控制（獨立ATE控制接口，提供準確可靠的燒錄機臺控制信號如BUSY、OK、NG、START，廣泛支持各廠商的自動化燒錄設備）；
● 短路/過流保護功能，有效防止芯片放反導致編程器或者芯片燒毀；
● 程控電壓設計, 1.7V~5.0V范圍可調，可支持1.8V/2.5V/3V/3.3V/5V芯片；
● 提供設備自檢功能；
● 體積小巧（尺寸: 108x76x21mm），多機同時燒錄只占用極小的工作臺面；< br />

軟件特點

● 支持Win7/Win8/Win10/Win11;
● 支持中英文界面切換;
● 支持軟件升級增加新器件；
● 支持工程文件管理（工程文件保存所有燒錄參數，包括：芯片型號，數據文件，燒錄設置等）；
● 支持芯片附加存儲區（OTP區域）和配置區域（狀態寄存器等）的讀寫;
● 支持25系列SPI FLASH的自動識別；
● 自動序列號功能（可以用來生成產品唯一序列號，MAC地址，藍牙ID等）；
● 支持多機連接：一臺電腦可以連接8臺SP20系列編程器同時燒錄，多機模式下自動序列號功能有效；
● 支持日志文件保存；

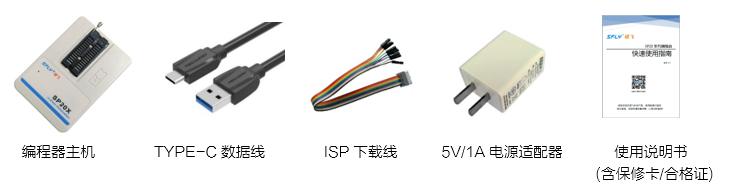

編程器主機

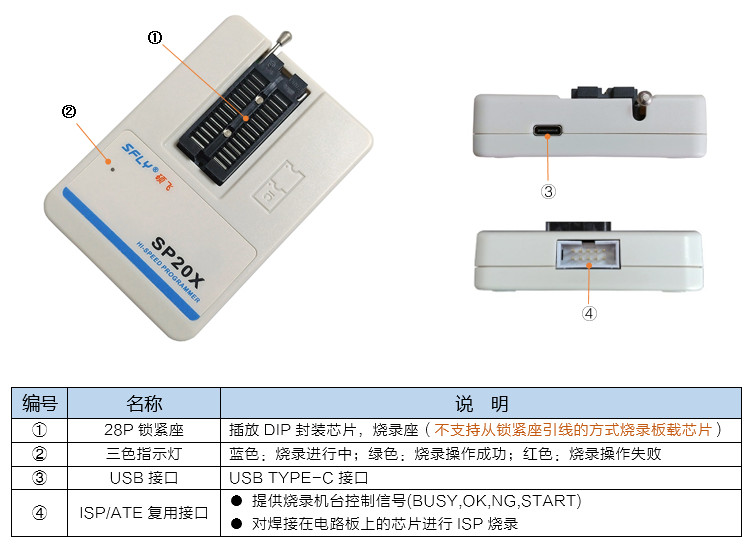

碩飛SP20X編程器

支持多機模式批量燒錄

SP20系列編程器軟件支持在一臺電腦上連接最多8臺編程器同時操作（量產燒錄或者下載脫機數據）。使用USB HUB（USB集線器）)將多臺編程器連接到電腦USB口(USB集線器必須帶外置電源適配器，并需要使用外置電源供電)。注意多機模式下只支持同型號編程器一起使用，不同型號不能混用。

在燒錄座上依次放入被燒錄的芯片，編程器檢測到芯片放入后自動啟動燒錄。每臺編程器各自獨立工作，全異步模式燒錄，不需要同步等待，軟件燒錄界面如下：

提示：SP20F，SP20X，SP20P都可以支持脫機燒錄，可以利用電腦上現有的USB口連接1臺或多臺編程器下載脫機數據后，采用脫機方式進行批量燒錄，相比聯機方式更方便，效率也更高。SP20B不支持脫機，只能連接電腦批量燒錄。

支持自動燒錄機臺

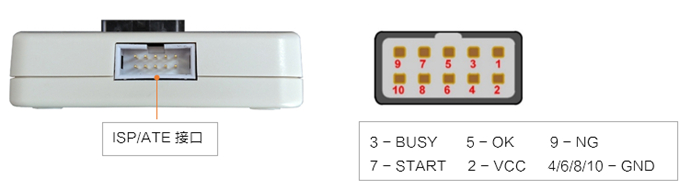

SP20P/SP20X帶有ISP/ATE復用接口，可配合自動燒錄機臺等自動化設備，實現全自動燒錄操作（自動取放芯片，自動燒錄），ATE接口引腳定義如下：

碩飛SP20X編程器ATE接口定義

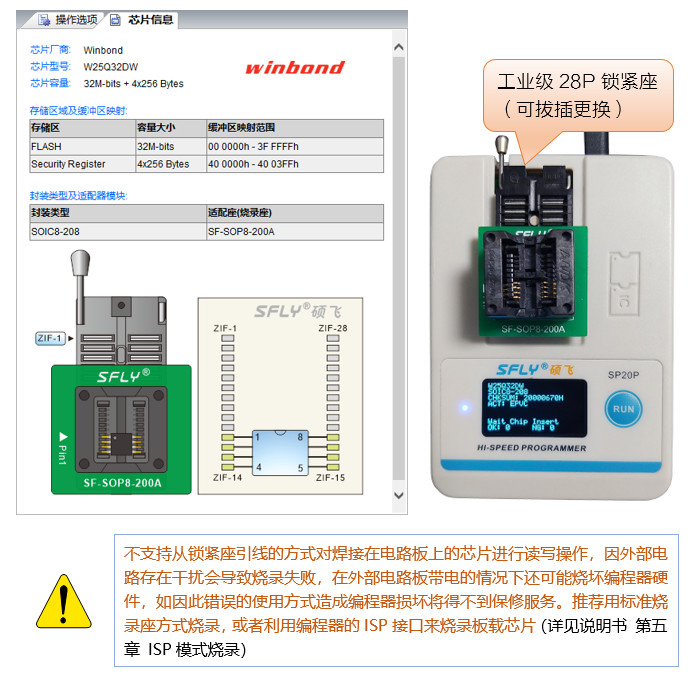

支持通用燒錄座

使用工業級28P鎖緊座子，可以拔插更換。支持通用的芯片轉接座（燒錄器），通過軟件界面可以查看芯片和燒錄座在編程器上的插放方式。

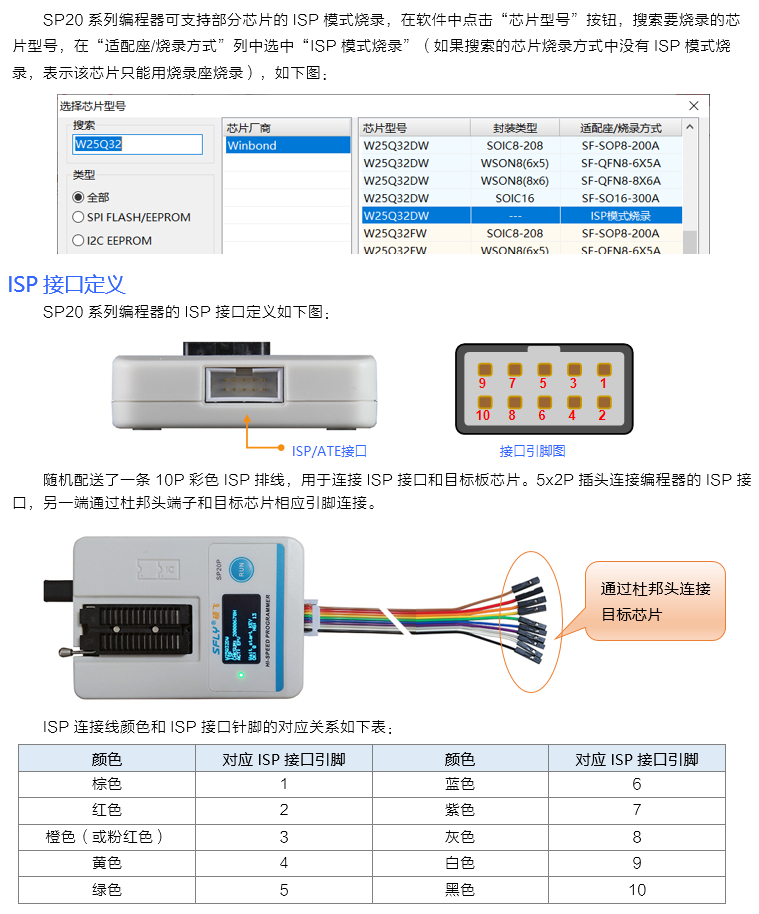

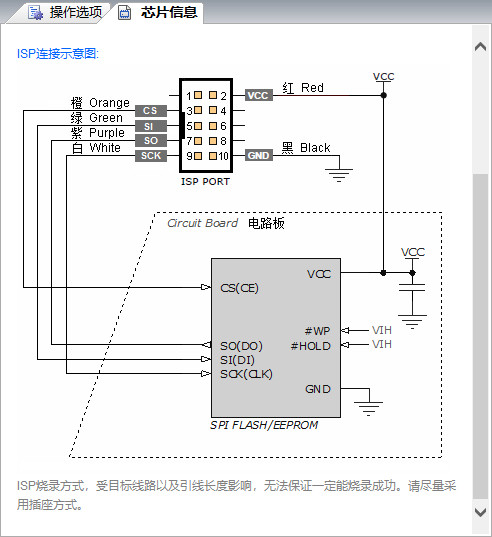

支持ISP模式燒錄

ISP全稱為In System Program，ISP燒錄模式僅需要連接幾條信號線到板載芯片的相關引腳，即可實現芯片的讀寫操作，可免除拆焊芯片的麻煩。SP20具有一個10P ISP/ATE復用接口，可以通過此接口對芯片進行ISP在線燒錄。
