有相當多的主板采用了貼片的BIOS芯片，并引出了SPI接口，對于這樣的主板，可以利用具有ISP下載功能的編程器直接在線刷讀寫，無需拆下芯片，也無需適配器，十分方便可靠。

下面以一塊微星P31 Neo系列主板（型號MS-7392，V1.2版）為例介紹在線刷新Bios的過程，所使用的工具是碩飛SP8-A編程器（一款可以支持全系列93/24/25系列SPI BIOS的編程器，碩飛SP8和SP16全系列編程器均支持ISP在線燒錄）

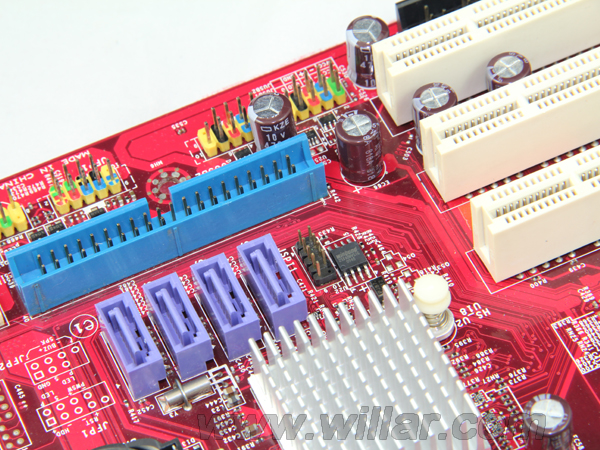

主板Bios芯片部分

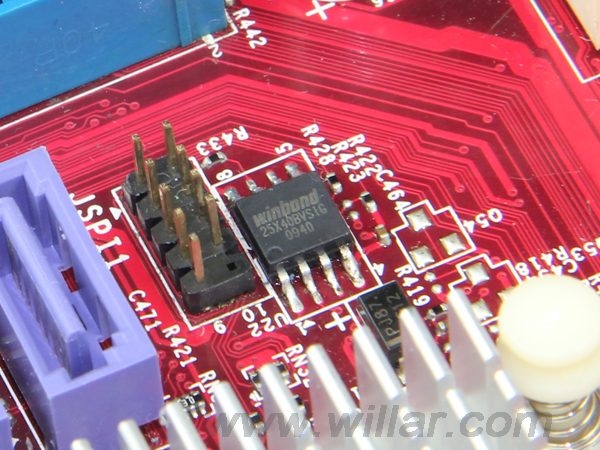

Bios芯片型號是Winbond W25x40，JSP11就是SPI接口

(原文件名：IMG_1513_600x450.jpg)

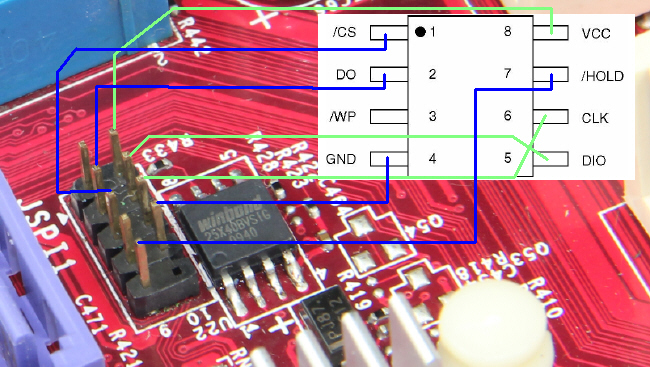

用萬用表量出JSP11和Bios芯片W25X040管腳的對應關系如下圖，查芯片資料，根據資料連接ISP線

(原文件名：JSP11.JPG)

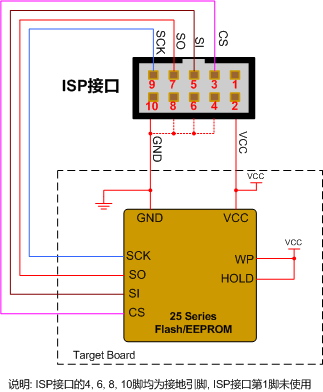

在SP8編程器軟件中點擊“器件信息”按鈕，彈出ISP連接示意圖如下：

SP8-A編程器的ISP接口采用10Pin 10色的彩色排線，輸出端為10個單杜邦頭，顏色的對應關系和電阻的色環表示的數字一致，分別代表ISP接口的管腳： 棕-1，紅-2，橙-3，黃-4，綠-5，藍-6，紫-7，灰-8，白-9，黑-10

根據上面的圖，將ISP線和主板JSP11接口按下面的對應關系連接：
注意：JSP11是BIOS芯片旁邊的下載接口，不同的主板，此接口和芯片的連接腳位關系可能不一樣，所以不能直接按下面的對應關系連接
下載線   JSP11
紅 －－ 2
紫 －－ 3
綠 －－ 4
橙 －－ 5
白 －－ 6
黑 －－ 8

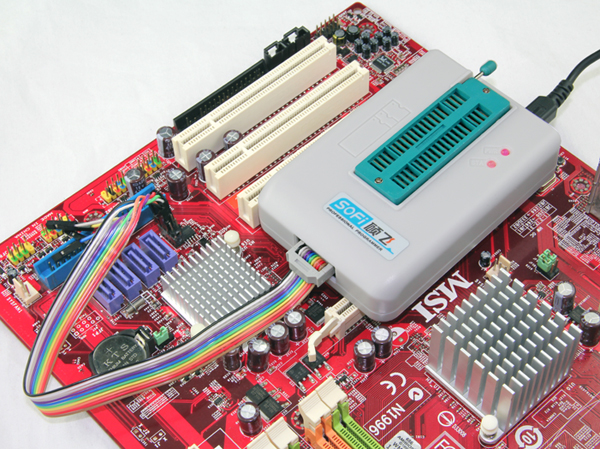

連接后，給主板插上電源，短路一下主板的“PWSW”插針，啟動電源（如果沒有啟動電源，接下來的下載操作將無法進行）



千萬注意：在升級前先備份原來的BIOS程序，避免升級程序不對導致電腦無法正常啟動，方法如下：

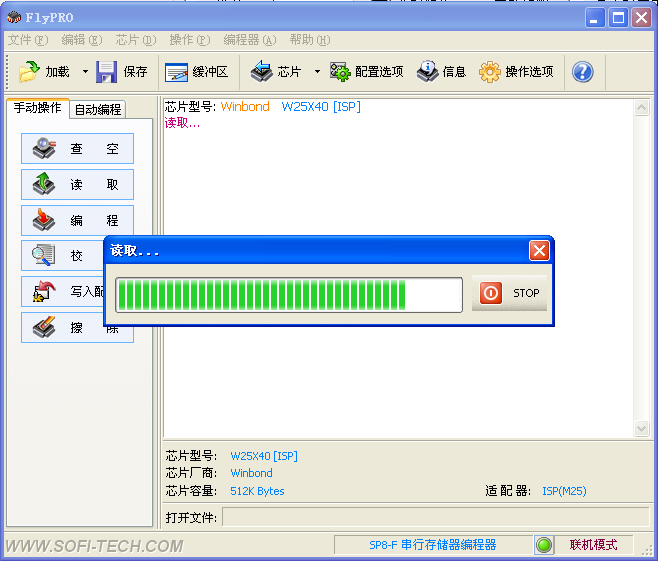

1.運行SP8編程器軟件，選擇芯片型號W25x40，在手動操作中點擊讀取

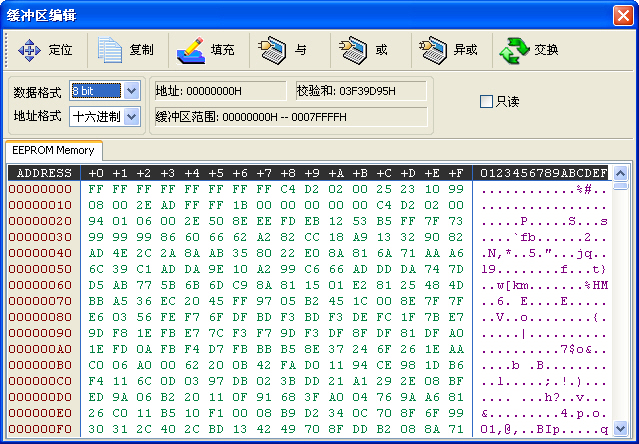

2.操作完成，數據便讀取到軟件的緩沖區了，下圖：

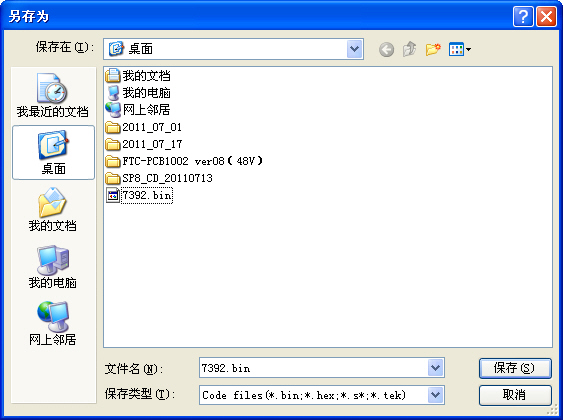

3.將讀取的舊BIOS文件保存到電腦，下圖：

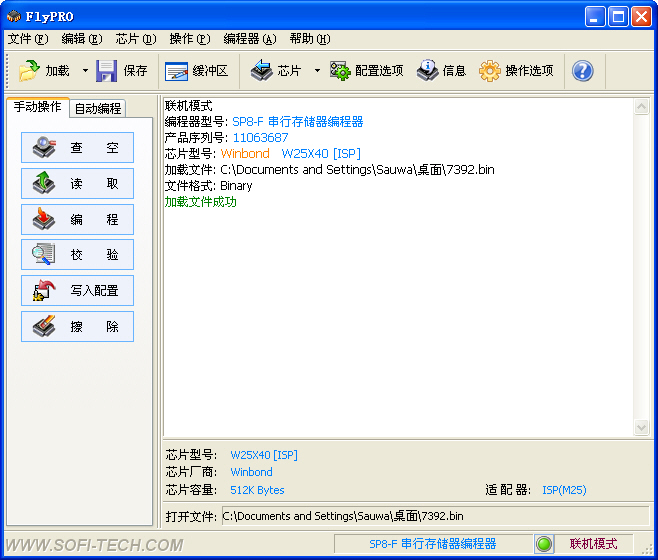

4.開始更新BIOS程序，點擊“加載”按鈕，加載下載的升級文件

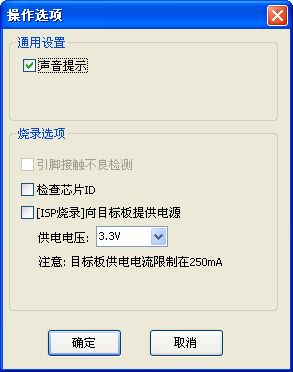

5.操作選項中取消（不要選中）“[ISP燒錄](méi)向目標目標板提供電源”，原因是SP8只能對目標板提供最大250mA的電流，遠小于主板的負載電流

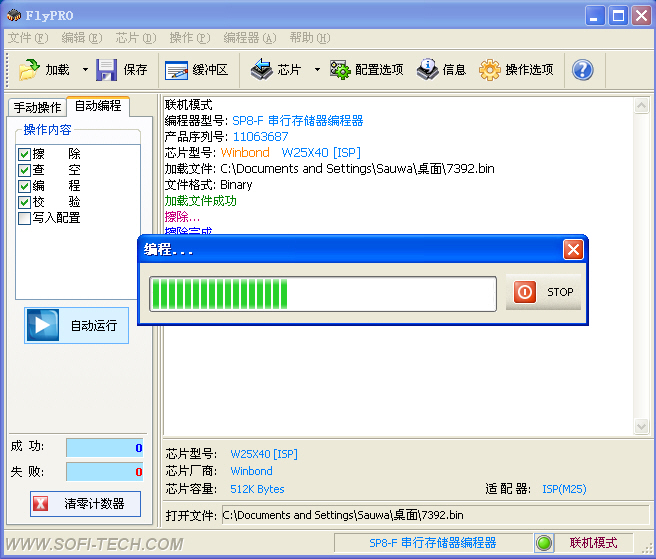

6.點擊自動運行按鈕（注意按下圖設置自動編程選項），片刻即燒寫完畢：

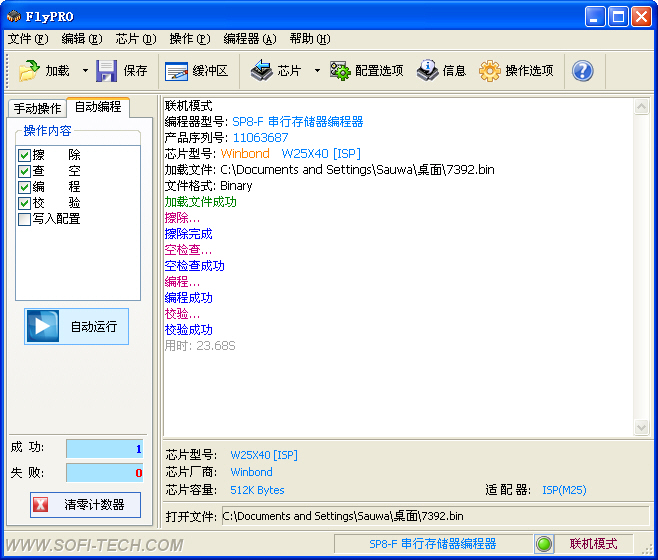

7.校驗成功，說明文件已經成功寫入了芯片，接下來你可以通電試機了
